| MOQ: | 1トン |
| 価格: | 800-1000 USD/Tons |
| 標準パッケージ: | 束入りまたは木箱入り。 |
| 配達期間: | 製品に20〜30日かかります |
| 決済方法: | L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |
| 供給能力: | 年間60,000トン/トン |

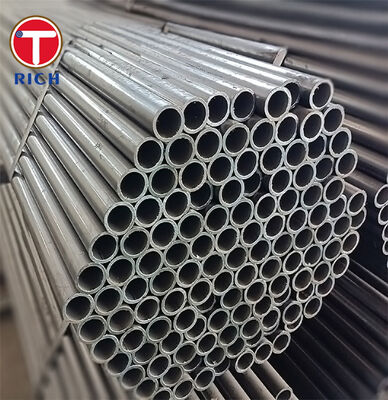

GB/T 18984 シームレス鋼管は、低温圧力容器配管および低温熱交換器配管用に設計されており、使用温度グレードをカバーします。-45℃～-196℃。これらは、極低温および冷凍配管システムにおける脆性破壊のリスクを軽減するために、制御された熱処理と低温衝撃靱性検証を備えた熱間仕上げまたは冷間仕上げのシームレスプロセスによって製造されています。
| アイテム | 説明 |
|---|---|
| 材料 | 炭素鋼・低合金低温鋼 |
| 標準 | GB/T 18984 |
| 主なグレード | 16MnDG、10MnDG、09DG、09Mn2VDG、06Ni3MoDG |
| 外径 | 一般的な範囲: 6 ～ 630 mm。プロジェクトの図面に従ってカスタマイズされたサイズも利用可能 |
| 肉厚 | GB/T 17395 または顧客指定のスケジュール/厚さによる |
| 長さ | 1 ～ 12 m、カスタマイズ。一般的な固定長には、5.8 m、6 m、11.8 m、12 m が含まれます |
| 許容範囲 | GB/T 17395 または合意された購入仕様による |
| 真直度 | 圧力配管製造用に制御。プロジェクト固有の許容差が利用可能 |
| 表面状態 | 裸、油塗り、防錆コーティング、黒色塗装、またはカスタマイズ |
| 熱処理 | グレードと注文の要件に応じて、正規化、正規化 + 焼き戻し、またはその他の制御された熱処理 |
| 製造方法 | 熱間仕上げまたは冷間仕上げシームレスチューブ |
| 検査 | 化学分析、引張試験、衝撃試験、平坦化/フレア/曲げ試験、静水圧またはNDT、寸法および表面検査 |
| 特徴 | 技術的価値 |
|---|---|
| 低温使用範囲 | 適用対象-45℃～-196℃GB/T 18984 に基づく低温配管および熱交換器サービス |
| 衝撃靱性グレードの選択 | 16MnDG / 10MnDG / 09DG用-45℃; 09Mn2VDG用-70℃; 06Ni3MoDG用-100℃典型的な低温衝撃用途 |
| 強度範囲 | 16MnDG引張強さ490～665MPa; 09Mn2VDG引張強さ≧450MPa; 06Ni3MoDG引張強さ≧455MPa |
| シームレス構造 | 縦方向の溶接シームがないため、圧力配管における溶接に関連した不連続リスクが軽減されます。 |
| ニッケル/モリブデン合金オプション | 06Ni3MoDG には Ni と Mo が含まれており、普通のカーボンマンガングレードと比較して低温靱性が向上しています |
| 管理された文書 | 試験レポートには、熱数、化学組成、機械的特性、熱処理条件、衝撃試験温度、NDT/静水圧試験結果が含まれます。 |
| 購入者の懸念 | 私たちのソリューション |
|---|---|
| 衝撃靱性は設計最低温度と一致する必要があります。低温システムの場合、間違った温度でのシャルピー衝撃試験はプロジェクトの設計条件と同等ではありません。 | 生産前に必要な設計温度を確認し、-45℃クラスでは16MnDG/10MnDG/09DG、-70℃クラスでは09Mn2VDG、より深い低温使用では06Ni3MoDGとグレードをマッチングさせます。衝撃試験の温度と値をMTCに表示できます。 |
| 熱処理条件は低温靭性に影響します。熱処理記録が不正確または欠落していることは、圧力管の調達における一般的な不合格ポイントです。 | グレードや注文に応じて、規格化または管理された熱処理状態でチューブを供給します。熱処理バッチ、炉の記録、機械的テストの結果を熱番号と照合してトレーサビリティを実現できます。 |
| トレーサビリティと検査文書は圧力機器プロジェクトにとって重要です。国際調達では、EN 10204 3.1/3.2 文書が要求されることがよくあります。 | 熱数トレーサビリティ、化学的および機械的試験データ、寸法検査、表面検査、NDT/静水圧試験記録を提供します。注文書に指定されている場合は、EN 10204 3.1 または第三者による検査を手配できます。 |
| 標準システム | 関連規格 | 簡単な説明 |
|---|---|---|
| GB | GB/T 18984 | 低温配管用継目無鋼管 |
| ASTM / ASME | ASTM A333 / ASME SA333 | 低温用継目無溶接炭素鋼・合金鋼管 |
| ASTM | ASTM A334 | 低温使用用の継目無溶接炭素/合金鋼管 |
| JP | EN 10216-4 | 特定の低温特性を備えた圧力用継目無鋼管 |
| JIS | JIS G3460 | 低温用鋼管 |
| JIS | JIS G3464 | 低温用鋼製熱交換器チューブ |
| ISO | ISO 9329-3 | 圧力用継目無鋼管、低温関連用途参考資料 |
極低温液体窒素気化器配管— GB/T 18984 シームレス鋼管は、衝撃靱性、耐圧性、氷点下の動作条件下での安定した性能が必要とされる液体窒素気化器システムの低温配管セクションに使用できます。
| 学年 | C% | Si% | マンガン％ | P最大% | S最大% | ニッケル% | Mo% | V% |
|---|---|---|---|---|---|---|---|---|
| 16MnDG | 0.12～0.20 | 0.20～0.55 | 1.20～1.60 | 0.025 | 0.025 | — | — | — |
| 10MnDG | ≤0.13 | 0.17～0.37 | ≤1.35 | 0.025 | 0.025 | — | — | ≤0.07 |
| 09DG | ≤0.12 | 0.17～0.37 | ≤0.95 | 0.025 | 0.025 | — | — | ≤0.07 |
| 09Mn2VDG | ≤0.12 | 0.17～0.37 | ≤1.85 | 0.025 | 0.025 | — | — | ≤0.12 |
| 06Ni3MoDG | ≤0.08 | 0.17～0.37 | ≤0.85 | 0.025 | 0.025 | 2.50～3.50* | 0.20～0.35* | ≤0.05 |
| 学年 | 引張強さ Rm MPa | 降伏強さMPa | 伸びA% | 典型的な衝撃温度 |
|---|---|---|---|---|
| 16MnDG | 490–665 | S ≤16 mm の場合は ≥325。 S >16 mm の場合は ≥315 | 30以上 | -45℃ |
| 10MnDG | ≥400 | ≥240 | ≥35 | -45℃ |
| 09DG | ≥385 | ≥210 | ≥35 | -45℃ |
| 09Mn2VDG | ≥450 | ≥300 | 30以上 | -70℃ |
| 06Ni3MoDG | ≥455 | ≥250 | 30以上 | -100℃ |
A: メーカー、取引もできます。
A：一般的に、商品の在庫がある場合は10〜15日、商品の在庫がない場合は30〜40日で、数量に応じて異なります。
A: はい、無料でサンプルを提供できますが、運賃を支払う必要があります。
A: お支払い<=2000USD、100% 前払い。お支払い>=2000USD、30% T/T 前払い、shippment 前の残高。
他にご質問がございましたら、お気軽にお問い合わせください。
|
|
