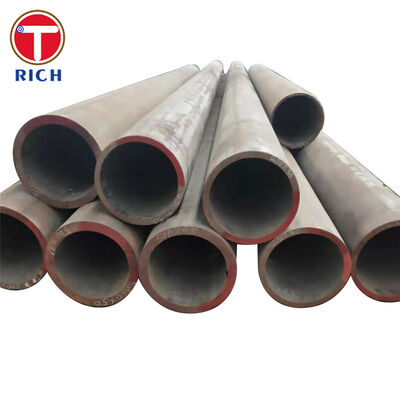

GB/T 34105 海洋工学構造物用継目無鋼管

GB/T 34105 シームレス鋼管は、制御された強度、低温靱性、溶接性、および一貫した寸法性能を必要とする耐荷重性のオフショアおよび海洋工学構造用に設計されています。

このチューブは、波荷重、振動、衝撃、周期応力、および低温の海洋環境にさらされる構造部材の製造に適しています。利用可能な強度グレードの範囲は Q245H ～ Q690H で、指定されたシャルピー衝撃試験温度に従って品質クラスが選択されます。

製造には、熱間圧延、熱処理、矯正、超音波試験、寸法検査、引張試験、衝撃試験が含まれる場合があります。グレード、品質クラス、寸法、納入条件、検査範囲、認証要件等は発注書にてご確認ください。

仕様

記載された製造範囲外の寸法については、選択したグレード、肉厚、熱処理ルート、試験頻度、最小発注数量を考慮して検討する必要があります。

主な特徴

制御された降伏強度

等級指定は、公称最小降伏強度レベルを示します。この規格には、最小降伏強度が約 245 MPa から 690 MPa までの構造用鋼グレードが含まれており、エンジニアは構造能力、チューブ重量、溶接性、製造コストのバランスをとることができます。

低温衝撃靱性

品質クラスの接尾辞は、衝撃テストの要件を区別するために使用されます。選択したグレードとクラスに応じて、シャルピー V ノッチ試験は 20°C、0°C、-20°C、-40°C、-60°C などの温度で指定される場合があります。

したがって、オフショアプロジェクトの場合は、品質クラスをグレードとともに記載する必要があります。耐衝撃クラスのない「Q345H」を注文するだけでは、低温適合性を確認するには不十分です。

シームレスな構造的完全性

シームレスな製造ルートにより、縦方向の溶接シームが回避されます。これにより、均一な円周形状が提供され、チューブが曲げ、軸方向荷重、ねじり、振動、および多方向疲労荷重を受ける構造部材に適したものになります。

溶接性の管理

指定された強度と靭性を達成するために、低炭素およびマイクロアロイ組成物が使用されています。炭素当量、製品の厚さ、入熱、予熱温度、消耗品の選択、溶接後の手順を製造前に検討する必要があります。

追跡可能な機械的性能

各生産熱は、化学分析や機械的テストの記録にリンクできます。重要な海洋プロジェクトの場合、熱番号のトレーサビリティ、チューブごとの識別、超音波検査記録および検査証明書を文書パッケージに含めることができます。

私たちの利点

1. 製造前のグレードおよび衝撃クラスの検証

一般的な調達リスクは、必要なシャルピー衝撃温度を省略して強度グレードのみを指定することです。

本番前に次のことを確認します。

• 設計温度

• 必要な品質クラス

• チューブ肉厚

• 熱処理条件

• シャルピー試験温度

• 最小吸収エネルギー

• プロジェクトまたは船級協会の要件

これにより、室温での引張要件は満たすが、プロジェクトの低温靱性要件を満たさないチューブの供給が妨げられます。

2. 肉厚と熱処理のマッチング

機械的特性、特に降伏強度と靱性は、壁の厚さと配送条件によって異なる場合があります。

ご注文のグレードに合わせて製造ルートを対応させていただきます。

• 安定した微細構造と靭性を実現するための正規化処理

• 必要に応じて焼きならしと焼き戻しを行う

• 焼入れおよび焼戻しにより高強度グレードを実現

• 制御された冷却により壁全体で一貫した特性を実現

• 合意された検査ロットに基づく代表的な機械試験

最終的な工場証明書には、実際の熱処理条件と報告されたテスト結果が記載されています。

3. プロジェクトの文書化とトレーサビリティ

オフショア製造業者は多くの場合、基本的な商用証明書以上のものを必要とします。

利用可能なドキュメントには次のものが含まれます。

• 検査証明書

• 熱分析

• 指定された場合の製品分析

• 引張試験報告書

• シャルピー衝撃試験報告書

• 超音波検査レポート

• 寸法検査報告書

• 熱処理実績

• チューブのマーキングと梱包リスト

• 第三者検査による承認

• 材料トレーサビリティリスト

テストと記録保持が生産計画に確実に含まれるように、見積書の段階で文書要件を明記する必要があります。

実行基準

特定の用途

オフショアプラットフォームレッグブレース

GB/T 34105 シームレス チューブは、オフショア プラットフォーム支持構造用の管状斜めブレースの製造に使用できます。

ブレース部材は、以下によって生成される軸方向荷重、曲げ荷重、および周期荷重を伝達します。

• 波動アクション

• 風荷重

• プラットフォームの振動

• 設備の操作

• 設置負荷

• 繰り返しの環境負荷

この用途の場合、購入者は必要なグレード、品質クラス、設計温度、寸法、腐食代、溶接手順、超音波試験レベル、コーティングシステム、および第三者検査要件を指定する必要があります。

化学組成

次の表は、一般的に指定される 5 つの強度レベルの実際の調達リファレンスを示しています。最終的な合格は、注文したグレード、品質クラス、製品の厚さ、熱分析、GB/T 34105-2017 の該当する表、および工場検査証明書に基づく必要があります。

値はパーセント単位の質量分率です。

機械的性質

品質クラスおよび衝撃テストのガイダンス

検査と試験

注文とグレードに応じて、検査には以下が含まれる場合があります。

• 熱化学分析

• 製品の化学分析

• 引張試験

• シャルピー V ノッチ衝撃試験

• 該当する場合、平坦化または曲げのテスト

• 超音波検査

• 目視による表面検査

• 外径測定

• 肉厚測定

• 長さと真直度の検査

• 終了検査

• マーキング検証

• 第三者による検査

超音波検査のレベル、検査頻度、合否基準、検査書類の種類などを問い合わせ時に明記してください。

注文情報

完全な調査には以下を含める必要があります。

• 規格: GB/T 34105-2017

• 鋼種と品質クラス

• 外径

• 肉厚

• 長さ

• 数量または総重量

• 納品状態

• 設計温度

• シャルピー試験温度と吸収エネルギー

• 寸法公差要件

• 真直度の要件

• 超音波試験の要件

• 終了準備

• 表面保護またはコーティング

• 検査書類の種類

• 第三者機関または船級協会による検査

• マーキングと梱包の要件

名目上同様の海洋構造用チューブであっても、低温靱性、溶接性、寸法精度、検査範囲および文書化の点で大きく異なる可能性があるため、これらのパラメータを正しく定義することが不可欠です。
