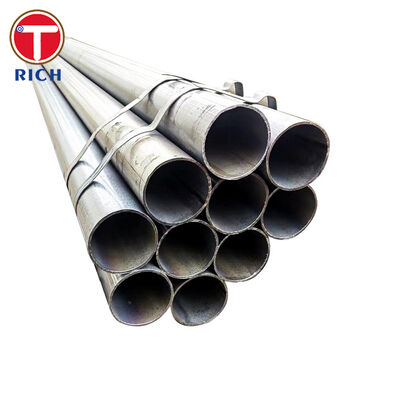

ASTM A135 流体輸送用電縫鋼管

ASTM A135 電縫溶接鋼管は、溶加材を添加せずに、高周波電縫または電気誘導溶接を使用して平圧延炭素鋼から製造されます。これは、工業用および商業用の配管システムで水、ガス、蒸気、圧縮空気、およびその他の互換性のある液体を搬送することを目的としています。

ASTM A135/A135M 仕様には、グレード A とグレード B の 2 つの材料グレードが含まれています。グレード A は、曲げ、コイリング、フランジ加工の作業に優れた適合性を提供し、グレード B はより高い最小降伏強度と引張強度を提供します。グレード B の溶接シームは、溶接領域に焼き戻しされていないマルテンサイトが残らないように熱処理または加工する必要があります。

ASTM A135 は通常、公称平均肉厚が 12.70 mm までの NPS 2 から NPS 30 までのパイプをカバーします。また、NPS 3/4 から NPS 5 までの選択されたライトウォール パイプもカバーしています。他のすべての仕様要件が満たされている場合、標準以外の寸法も提供される場合があります。

仕様

実際のサイズが利用可能かどうかは、選択したパイプ スケジュール、製造ルート、最終仕上げ、プロジェクト数量と照らし合わせて確認する必要があります。

主な特徴

制御された電縫溶接の完全性

縦方向の継ぎ目は、フィラー金属を添加せずに、電気抵抗または電気誘導加熱および圧力によって形成されます。これにより、狭くて連続した溶接ゾーンが生成され、一貫した大量生産がサポートされます。

ASTM A135 グレード B の場合、焼き戻しされていないマルテンサイトが残らないように、溶接領域を熱処理するか、その他の方法で処理する必要があります。この要件により、溶接構造が局所的に硬くて脆くなるリスクが軽減されます。

定義された強度レベル

ASTM A135 グレード A の最小降伏強度は 205 MPa、最小引張強度は 330 MPa です。グレード B では、これらの最小値がそれぞれ 240 MPa と 415 MPa に増加します。

加工適性

グレード A は、フランジ加工や曲げ加工に適していると特に認定された ASTM A135 グレードです。したがって、グレードの選択では、動作圧力だけでなく、必要な製造プロセスも考慮する必要があります。厳しい曲げやフランジ成形が必要な場合は、グレード B を自動的に置き換えるべきではありません。

圧力漏れの検証

各製品の長さは、規格で要求される静水圧試験を受けることができます。特定のスケジュール 10 サイズについては、仕様で許可され、購入者が同意した場合には、非破壊電気試験が代替として受け入れられる場合があります。

水圧試験が承認された非破壊検査法に置き換えられる場合、検査ルートと製品マークを購入文書に明確に記載する必要があります。

寸法互換性

外径と予定肉厚は通常、ASME B36.10M パイプの寸法に従って選択されます。これにより、NPS 配管システム用に設計された標準の継手、カップリング、溝、サポート、およびバルブとの互換性が可能になります。

当社の技術的優位性

1. グレード B の溶接シーム状態を確認

調達においてよく懸念されるのは、グレード B のパイプが熱影響部の適切な管理を行わずに溶接されたままの状態で供給されているだけではないかということです。

当社の生産ルートでは、溶接シーム処理パラメータを生産ロットごとに記録しています。グレード B の材料は、焼き戻しされていないマルテンサイトが溶接領域に残らないように処理されています。ご要望に応じて、溶接処理設定、金属組織学的検証、硬度マッピング、NDE 結果などのサポート記録を作成できます。

2. 追跡可能な圧力試験ステータス

購入者は、パイプが静水圧試験されたのか、それとも別の電気的方法を使用して検査されたのかを指定せずに、「試験済み」と記載された見積書を受け取ることがよくあります。

各見積書と製造証明書では以下を特定できます。

• 使用した検査方法

• 適用可能なテスト圧力または NDE 手順

• 試験日と製造ロット

• 水圧試験が承認された代替品に置き換えられたかどうか

• 必要な「NH」または同等のテストステータスのマーキング

これにより、文書レビュー、現場検査、最終的な承認時のあいまいさが回避されます。

3. 生産前のグレードと製造のレビュー

グレード B は強度が高くなりますが、製造されるすべての配管アセンブリにとって自動的に正しい選択となるわけではありません。 ASTM A135 では、特にグレード A をフランジ加工や曲げ加工に適していると認定しています。

生産前に、注文は以下に対してレビューできます。

• 必要な動作媒体

• 設計圧力と温度

• ねじ切り、溝入れ、曲げ、フランジ加工の要件

• 必要な表面コーティング

• 適用継手と接合方式

• 静水圧または臨死体験の受け入れルート

この見直しにより、目的の成形作業に適さない高強度グレードを購入するリスクが軽減されます。

実行基準

同等の規格を自動的に互換性があるものとして扱ってはなりません。代替品を使用する前に、材料グレード、化学特性、強度、寸法、テスト、コーティング、認証を確認する必要があります。

特定の用途: 消火スプリンクラー分岐配管

具体的な用途の 1 つは、湿式パイプ消火スプリンクラー システムの分岐ラインとして使用される黒色のスケジュール 10 ASTM A135 グレード B ERW パイプです。

この用途では、パイプは加圧水をクロスメインから個々のスプリンクラー ヘッドに分配します。グレード B は、最小降伏強さ 240 MPa と最小引張強さ 415 MPa を提供しますが、スケジュール 10 の壁が軽いため、重いスケジュール 40 構成と比較して、設置されるパイプの重量を減らすことができます。

最終的なシステム設計は、適用される消防法、水力計算、リスト要件、カップリング システム、腐食代、および地方自治体の承認に準拠する必要があります。 ASTM 材料準拠だけではシステムの承認は確立されません。

化学組成

ASTM A135 自体には、グレード A とグレード B のみが含まれています。以下の追加の行は、国際的な流体パイプ プロジェクトで頻繁に比較される調達参照グレードです。 ASTM A135 のすべての要件を独自に満たさない限り、ASTM A135 として認定またはマークされてはなりません。

特に記載のない限り、最大値を示します。

ASTM A53 タイプ E グレード A および B では、銅、ニッケル、クロム、モリブデン、バナジウムが意図的に添加されるか残留元素として存在する場合、これらの元素をさらに制限する場合があります。

機械的性質

以下の値は、範囲が示されていない限り、室温での最小要件です。

薄肉のストリップ試験片の ASTM A135 伸びは、1 つの普遍的なパーセンテージで表すのではなく、指定された肉厚から計算されます。したがって、報告された伸びにより、試験片の方向、試験片の種類、標点間距離、および実際の壁の厚さを特定する必要があります。

検査と試験

完全な ASTM A135 検査計画には以下が含まれる場合があります。
