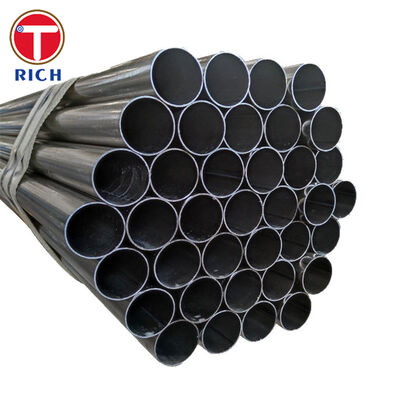

ASTM A523 高圧ケーブル回路用の平面端電阻溶接鋼管

ASTM A523 平面の電阻溶接鋼管は,高圧管型の電気ケーブルシステムのための圧縮性のない管として特別に製造されている.タイプEのコンストラクションで供給されていますNPS 4 から NPS 12 をカバーし,注文されたサイズに応じて名義壁厚さは5.56 mm から 14.27 mm です.

一般用圧力管とは異なり,ASTM A523管は,高電圧電線と圧下で保たれた隔離液体またはガスの周りに連続的な鋼の囲いを形成することを目的としています.パイプは,したがって,制御された寸法を提供する必要があります信頼性の高いERWシームの整合性,平らな内部表面,溶接可能性,長期間の地下サービス中の漏れ耐性.

Aグレードは,通常,広範な曲げ,燃焼,またはベルリングが必要な場合に選択されます.Bグレードは,通常の溶接および成形作業に適している一方で,より高い最小強度を提供します.

製品仕様

標準サイズ範囲

nominal wall thickness は,パイプのサイズとプロジェクト設計に応じて選択され,ASTM A523標準範囲の5.56×14.27mm内である.他の次元組み合わせは,ASTM A523/A523Mの残りの要求事項すべてを満たす場合に提供することができる..

主要な特徴

圧縮型ERWの建設

縦シームは,蓄積金属の意図的な添加なしに電気抵抗溶接によって生成されます.溶接熱は,ストライプの端で生成されます.連続した鍛造溶接を形成する機械的圧力による.

各パイプは圧力の抑制を検証するために水静止試験が行われます.この試験は,壁を通過した漏れを特定することを目的としています.発送前の不完全の溶接と他の圧力による不連続性.

制御された内部幾何学

高圧ケーブル回路は,電線がフィールド組立後,長いパイプセクションを通って引っ張られる可能性があるため,比較的平らな内部通路を必要とします.鋭い縁,重量スケールや局所的な尺寸制限は,ケーブル内膜を損傷したり,設置抵抗を増加させることがあります.

したがって,内部の溶接強化は,製造手順と購入仕様に従って制御され,トリミングされます.

形容性

A級は,少なくとも330 MPaの張力強度と,205 MPaの最小出力強度を有する.低強度 の レベル は,形作 の 柔軟性 を 向上 さ せる こと に なり,広範囲 に 曲がる 必要 が ある プロジェクト の ため に 優先 さ れ て いる グレード に なり ます鳴り響いたり

グレードBは,少なくとも415 MPaの張力強度と,最低出力強度が240 MPaである.溶接能力と通常の冷凍形成能力を維持しながら,より高い機械的強度が必要なときに選択されます..

溶接可能な炭素鋼組成

炭素とマンガンの制限値は,強度,溶接性,形成性能との間の実用的なバランスを確保するために制御されています.平面端は,注文グレードと壁厚さに適した承認された溶接手順を使用してフィールドバット溶接のために準備することができます..

次元安定性

指定された外径,壁厚さ,端の正方形性,直直性については,フィールドの調整を支えるように制御する.正確な幾何学は,隣接するパイプセクション間の不一致を軽減し,一貫した周辺フィールド溶接を容易にする.

わたしたち の 利点

1ERWシームの整合性はどのように確認されますか?

高圧ケーブル管では,設置後に小さなシーム断続が漏れ路となる可能性があるため,視覚的検査だけでは不十分です.

検査計画には以下の要素が含まれる:

• 各パイプの水静止試験

• 溶接領域の超音波検査または電磁検査

• 溶接強さと柔らかさを測る平坦化試験

• 生産量別の張力試験

• 縦横シームの視覚的および次元的な検査

検査記録と材料の追跡は,製造ドキュメントパッケージに含まれます.

2引く際にケーブルが破損するのを防ぐ方法

プロのケーブルシステム請負業者は,内部の溶接フラッシュ,鋭いパイプ端,スケール,外物について心配しています.これらの条件は,設置中にケーブルジャケットを損傷させることがあります.

このリスクを軽減するために,パイプには以下のようなものが付属できます.

• 制御およびトリミングされた内部ERWフラッシュ

• 切断された平面端

• 内面を清潔にする

• 放たれた殻と外来物質の除去

• 内部清潔度検査のオプション

• 輸送および保管用の保護用端蓋

生産前に購入注文で内部表面の受容性要件を定義することができます.

3フィールド・ウェルディングとアライナメントの問題はどのように制御されるのか?

端の正方形が悪いこと,過剰な卵性,または不一致な外径は,根隙の変化とフィールドの周縁の溶接の不整合を引き起こす可能性があります.

私たちの次元制御には以下が含まれます

• 複数の管の位置での外径検査

• 壁厚さの検証

• 端の四角点検査

• ストレート検査

• 丸みと卵性検査

• 特別プロジェクト・ロットのマッチングと識別

標準製品には平らな端が付いているが,承認されたフィールド溶接仕様に従ってベーリングも供給することができる.

執行基準

ASTM A523は,ケーブルシステムの設計者からの承認なしに,圧力管の一般標準に置き換えられてはならない.形成規定と試験要件は,特に高圧パイプ型電缆回路に関連しています..

特殊用途

地下高圧の石油で満たされたケーブル管

このパイプは,地下高圧油で満たされた送電ケーブル回路の溶接鋼の囲いとして使用されます.

個々のパイプの長さが並べられ,周囲を床に溶接して連続した圧縮不通の管を作り出す.その後,高電圧の電源ケーブルがパイプ内側に設置され,完成した回路は圧縮式介電液で満たされています.

鋼管にはいくつかの機能があります

• 圧縮式電解液を含んでいる

• 電気ケーブルを土壌の負荷や機械的な衝撃から保護する

• キャベルの設置のための連続制御ルートを提供します.

• 地下での外部の負荷に耐える

• パイプセクション間の漏れのない溶接接接合体をサポートする

• 水分や環境への暴露からケーブルシステムを保護する

パイプは電気導体として機能することを意図しておらず,別々の技術評価なしに,一般的石油,ガス,またはプロセス流体伝送線として指定されるべきではない.

化学組成

メカニカルプロパティ
