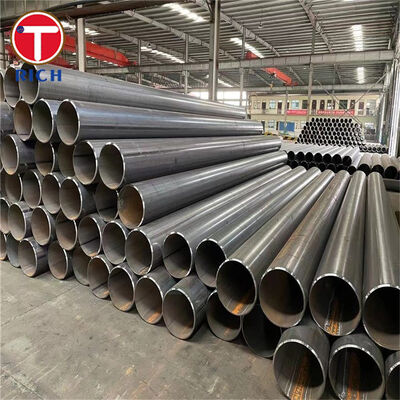

ASTM A671 低温用電弧溶接鋼管

ASTM A671 電弧溶接鋼管は、溶接時に溶加材を添加した圧力容器品質の炭素鋼または合金鋼板から製造されます。主に大気圧および低温で作動する高圧配管システム向けに設計されています。

ASTM A671 グレードは、管の製造に使用される圧力容器用鋼板を特定し、クラス番号は、要求される管の熱処理、放射線透過試験、および圧力試験条件を定義します。一般的な炭素鋼グレードには、CB60、CB65、CB70、CC60、CC65、CC70 があります。低温圧力配管には、ASTM A516/A516M 鋼板から製造された微細粒の CC シリーズが頻繁に指定されます。

ASTM A671 は、公称外径 400 mm 以上、肉厚 6 mm 以上の管を対象としています。仕様のすべての適用可能な要件が満たされている場合は、他の寸法も供給される場合があります。

仕様

主な特徴

グレードとクラスは別々に定義される

ASTM A671 は、完成した管の状態を定義するためにグレードのみを使用しません。

例:

ASTM A671 CC60 クラス 22

CC60 は、ASTM A516/A516M グレード 60 の微細粒キルド炭素鋼板から製造された管を特定します。

クラス 22 は次のことを意味します:

• 溶接後に管は応力除去されます。

• 溶接は放射線透過試験されます。

• 管は圧力試験されます。

このグレードとクラスの識別は、圧力システム用の管を指定する際に重要です。なぜなら、同じグレードの 2 本の管でも、熱処理と検査条件が異なる場合があるからです。

制御された大口径ジオメトリ

ASTM A671 は、製造された圧力管に適した寸法制限を確立します:

• 外径公差: ±0.5%

• 最大真円度: 1%

• アライメントずれ: 3 m で最大 3 mm

• 最小肉厚: 公称肉厚より 0.3 mm を超えないこと

• 未加工長さ公差: -0 / +13 mm

これらの制御は、大口径現場溶接、フランジアライメント、スプール製造、および円周継手準備に特に重要です。

定義された溶接および圧力試験クラス

ASTM A671 は複数の製造クラスを提供しているため、検査をプロジェクト要件に合わせることができます。

追加の析出物熱処理クラスは、該当する合金グレードで利用可能です。

当社の利点

1. 生産前に正しい ASTM A671 クラスを確認するにはどうすればよいですか？

一般的な調達リスクは、「ASTM A671 CC60」のみを指定し、必要なクラスを定義しないことです。グレードは基本鋼板のみを特定しますが、熱処理、放射線透過試験、または圧力試験を完全に定義するものではありません。

したがって、生産前に、材質説明を次のような完全な形式で確認できます。

ASTM A671/A671M CC60 クラス 22

その後、製造ルートを注文に直接一致させることができます。

圧力容器用鋼板 → 成形 → EFW 溶接 → 応力除去 → 放射線透過試験 → 圧力試験 → 寸法検査。

これにより、注文書、製造ルート、検査計画、および材質ドキュメント間の曖昧さが軽減されます。

2. 圧力サービスにおける溶接の完全性はどのように管理されますか？

溶接検査の検証が必要なプロジェクトでは、クラス 11/12、21/22、31/32、41/42、および 51/52 には ASTM A671 に準拠した放射線透過試験要件が含まれます。

対応する圧力試験済みクラスが注文された場合、各製造バッチは適用可能な圧力試験記録とともに文書化することもできます。

利用可能な検査ドキュメントには以下が含まれる場合があります:

• 材質熱番号トレーサビリティ

• 鋼板材質証明書

• 溶接手順識別

• 放射線透過試験記録

• 圧力試験記録

• 機械試験報告書

• 寸法検査報告書

• 最終材質検査証明書

プロジェクト仕様で要求される場合は、追加の NDT または衝撃試験を組み込むことができます。

3. 大口径管は現場での適合性をどのように管理しますか？

大型 EFW 管は、公称 OD および肉厚の制御以上のものが必要です。楕円度と長手方向のアライメントは、円周現場溶接準備に直接影響します。

したがって、完成した管は ASTM A671 の寸法制限に対してチェックされます。これには以下が含まれます:

• OD: ±0.5%

• 真円度: ≤1%

• アライメント: 3 m で ≤3 mm

• 最小肉厚: 公称肉厚より 0.3 mm を超えないこと

製造プロジェクトの場合、端部直径、端部直角度、面取りジオメトリ、円周、および管長などの追加の寸法検査ポイントを検査計画に含めることができます。

実行規格

ASTM、EN、JIS、GOST、および GB グレードは、自動的に交換可能と見なすべきではありません。置換は、化学組成、機械的強度、衝撃試験温度、溶接プロセス、熱処理、検査要件、および適用可能な圧力設計コードに対して確認する必要があります。

用途

LNG ターミナル低温天然ガス移送ヘッダー

ASTM A671 CC60 または CC65 EFW 管は、LNG 取り扱い施設での大型低温天然ガス移送ヘッダーに指定できます。ただし、選択されたグレード、クラス、衝撃試験要件、設計温度、および適用可能な配管コードは、プロジェクトエンジニアによって検証される必要があります。

この用途では、プロジェクト仕様で溶接後熱処理または正規化、放射線透過溶接検査、および圧力試験が必要とされる場合、クラス 22 またはクラス 32 が一般的に検討されます。

正確な材質選択は、管の強度だけでなく、最小設計金属温度と必要なシャルピー衝撃性能に基づかなければなりません。

化学組成

以下の値は、一般的な 5 つの ASTM A671 炭素鋼管グレードの製造に使用される代表的な ASTM 鋼板の化学組成要件を示しています。

値は熱分析に基づいています。以下の炭素上限値は、厚さ 25 mm までの A515 鋼板および厚さ 12.5 mm までの A516 鋼板に適用されます。特定の厚い鋼板では炭素上限値が増加するため、常に該当する鋼板の厚さを対応する ASTM A515/A515M または ASTM A516/A516M の要件に対して確認する必要があります。

機械的性質

ASTM A671 管グレードは、対応する圧力容器用鋼板仕様からベースメタルの強度レベルを得ています。
