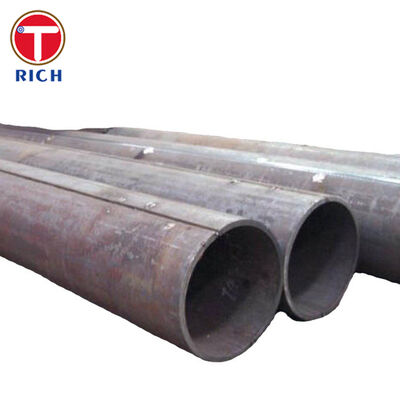

ASTM A672 高圧用電融溶接鋼管

ASTM A672 電気融着溶接鋼管は、溶加材を使用した電気融着溶接プロセスを使用して、圧力容器品質の鋼板から製造されます。これは主に、大きな外径、制御された機械的特性、検証された溶接の完全性が必要とされる中程度の温度での高圧使用向けに設計されています。

ASTM A672/A672M では、グレードおよびクラス指定システムが使用されます。グレードはパイプの製造に使用される圧力容器プレートの仕様を特定し、クラスはパイプの熱処理条件と、X線検査と圧力試験が必要かどうかを定義します。一般的な材料には、ASTM A515 炭素鋼板グレードと ASTM A516 細粒炭素鋼板グレードが含まれます。

この仕様は公称、外径 400 mm 以上、肉厚 75 mm までの電気融着溶接パイプをカバーします。該当するすべての ASTM A672 要件が満たされる場合、他の寸法も製造できます。

仕様

主な特徴

学年とクラスの管理

ASTM A672 は、材料の強度だけで製品を定義するものではありません。各パイプは、材料グレードと製造クラスを使用して注文されます。

例えば：

• グレード B60 は、ASTM A515 グレード 60 の圧力容器プレートから製造されています。

• グレード B65 は ASTM A515 グレード 65 プレートから製造されます。

• グレード B70 は ASTM A515 グレード 70 プレートから製造されます。

• グレード C60 は、ASTM A516 グレード 60 の細粒圧力容器プレートから製造されています。

• グレード C65 は、ASTM A516 グレード 65 の細粒圧力容器プレートから製造されています。

• グレード C70 は、ASTM A516 グレード 70 の細粒圧力容器プレートから製造されています。

使用条件に応じて材料強度、熱処理、溶接検査、耐圧試験を個別に指定できるシステムです。

溶接の完全性の制御

ASTM A672 パイプは、溶加材を用いた電気融着溶接によって製造されます。溶接品質は、注文したクラスに応じて X 線検査によって検証できます。

クラス 11、12、21、22、31、32 など、1 または 2 で終わるクラスには、ASTM A672 で指定された X 線検査要件が組み込まれています。

これは、長手方向の溶接部がパイプの圧力保持の重要な部分になるため、大口径の圧力配管では特に重要です。

定義された熱処理条件

ASTM A672 では、さまざまな熱条件に対して特定のクラスが提供されています。

ベースプレートのグレード、使用温度、設計コード、および必要な機械的特性に応じて、適切なクラスを選択する必要があります。

機械的検証

製造試験には、完成したパイプロットの引張試験と横方向ガイド付き溶接曲げ試験が含まれます。この試験では、パイプの機械的特性と溶接継手の完全性と延性の両方を検証します。

化学分析は、適用される仕様の要求に応じて、圧力容器プレートおよび溶着溶接金属についても管理されます。

私たちの利点

1. ASTM A672 グレードとクラスの明確な管理

ASTM A672 パイプで頻繁に発生する調達の問題は、クラスを省略してグレードだけを指定していることです。このクラスは、熱処理、放射線検査、および静水圧試験に直接影響します。

当社は、注文書で要求された次のような完全な指定に従って製品を製造し、文書化します。

ASTM A672 B60 クラス 12

ASTM A672 C60 クラス 22

ASTM A672 C65 クラス 22

ASTM A672 C70 クラス 32

したがって、グレード、クラス、プレートヒート番号、溶接手順、熱処理条件、検査記録を製造文書内で追跡できます。

2. 圧力容器プレートのトレーサビリティ

ASTM A672 では、通常の構造用鋼板ではなく圧力容器品質の板が必要です。

プレート材料は、ASTM A515/A515M、ASTM A516/A516M、ASTM A537/A537M、および ASTM A672 で許可されているその他の材料を含む、指定された ASTM プレート仕様に従って制御できます。

材料証明書は以下を識別できます。

• プレートの仕様とグレード

• 熱数

• 化学分析

• 機械的性質

• 板厚

• 熱処理条件

• パイプ製造バッチ

これにより、入ってくる圧力容器プレートと完成した EFW パイプの間のトレーサビリティが提供されます。

3. 溶接検査と圧力試験の構成

プロジェクトが異なれば、必要な溶接検査と圧力検証のレベルも異なります。 ASTM A672 では、すべてのパイプに同じ検査構成を適用するのではなく、クラス指定を通じてこれらの要件を定義できます。

例えば：

これにより、検査範囲を圧力システムの設計やプロジェクトの仕様に正確に合わせることができます。

実行基準

上記の EN、JIS、GOST、および GB 規格は、関連する圧力または溶接パイプ製品の調達基準であり、ASTM A672 と直接の材料同等物とみなされるべきではありません。材料の代替は、工学設計コードとプロジェクト仕様に従って承認される必要があります。

応用

主蒸気分配ヘッダーパイプ

ASTM A672 電気融着溶接鋼管は、産業用ボイラーおよびプロセス ユーティリティ システムの大口径主蒸気分配ヘッダーとして使用できます。

この用途では、パイプは蒸気発生システムと下流のプロセス装置の間で加圧蒸気を運びます。材料グレード、肉厚、熱処理、溶接試験、圧力試験は、設計温度、設計圧力、および適用される配管規格に従って選択する必要があります。

化学組成

次の表は、一般的に指定されている 5 つの ASTM A672 グレードの代表的な熱分析要件を示しています。 ASTM A672 グレードは、対応する圧力容器プレート仕様から化学要件を導き出します。

値は重量パーセントです。以下に示す炭素制限は、特に明記されていない限り、25 mm を超えない板厚に基づいています。

機械的性質
